Die Kachelofensysteme

Der Grundofen

Der Grundofen ist ein Speicherofen. Sein Feuerraum nimmt meist eine größere Menge Brennholz auf und ist direkt an einen schweren, feuerfesten Massekörper angebaut. Die Heizgase "durchströmen" diesen Speicherblock und laden somit den Ofenkörper auf. Die Wärme wird als lang anhaltende Strahlung wohltuend abgegeben. Der Grundofen braucht einige Zeit bis er warm ist, hält diese Wärme aber über viele Stunden. Dieser Ofentyp zeichnet sich durch eine anhaltende, gleimäßige Heizleistung aus. Die Wärme wird in keramischen Nachheizflächen gespeichert und über den Kachelmantel langsam abgegeben Der Strahlungsofen benötigt eine längere Aufheizzeit.

Der Warmluftofen

Der Warmluftofen kann schnell große Heizleistungen erzeugen. Der Feuerraum sowie die metallischen Nachheizflächen, durch welche die Heizgase zur "Abkühlung" geleitet werden, stehen frei in der Ofenhülle. Kühlere Raumluft strömt in den unteren Bereich der Ofenhülle und erwärmt sich an den Heizflächen. Die so erhitzte Luft wird über Warmluftgitter oder Schächte in den Wohnbereich geleitet. Der Warmluftofen gibt schon wenige Minuten nach dem Anheizen seine Wärmeleistung ab, kühlt jedoch auch schneller wieder aus. Die Raumluf strömt am Heizeinsatz sowie an der Nachheizfläche entlang und wird über die Warmluftgitter und Schächte wieder abgegeben. Die Heizleistung ist direkt und schnell abrufbar.

Der Kombiofen

Der Kombiofen ist eine Kombination aus den Systemen Warmluftofen/Grundofen. Ein frei stehender Feuerraum (gusseiserner Heizeinsatz) leitet seine Heizgase in einen gemauerten Speicherblock wie beim Grundofen. So wird eine schnellere Anheizreaktion in Verbindung mit einer langen Strahlungswärme ermöglicht. Alle Kachelofensysteme lassen sich selbstverständlich auch mit einer größeren Glastür zum Feuerraum ausstatten. Dieser Ofen ist eine Vermischung beider Prinzipien, mil den Vorteilen einer schnellen Wärmeabgabe und gleichzeitigen Speicherung von Heizenergie. Er besitzt sowohl Raumluftführungen als auch keramische Speicherflächen, die den Kachelmantel erwärmen.

Heizkessel

1 Holzbrandeinsatz
2 Integrierter Wasserwärmetauscher


3 Moritzklappe
4 Speicherfläche
5 gedämmter Feuerraumkessel

Der einstellbare Kesselanteil ermöglicht bei diesen Geräten eine Kachelofenheizung in fast allen Gebäudesituation. Die Heizwassererwärmung erfolgt nach Wunsch und Bedarf. Über eine Rauchgasumschaltklappe vor dem Schornstein können die Heizgase entweder durch den Wasserwärmetauscher oder alternativ durch eine keramische Speichermasse strömen. Mit diesem "Trick" kann die Aufteilung bzw. Verteilung bestimmt werden
Im Speicherbetrieb wird vorrangig die Speichermasse aufgeheizt (Strahlungswärme). Im Kesselbetrieb wird hauptsächlich Heizwasser erwärmt und einem Pufferspeicher zugeführt.

Die Kaminsysteme

Offener Kamin

Der offene Kamin bietet viel Romantik, aber vergleichsweise wenig Heizenergie. Es handelt sich vor allem um direkte Strahlungsenergie aus dem Feuerraum. Beachtenswert ist der Bedarf an Luft, die während des Heizens über die Kaminöffnung aus dem Raum gesaugt wird. Diese muss großzügig nachgeführt werden, um einen störungsfreien Betrieb zu sichern. Ebenso ist der Schornsteindurchmesser zum Anschluss eines offenen Kamins deutlich größer.

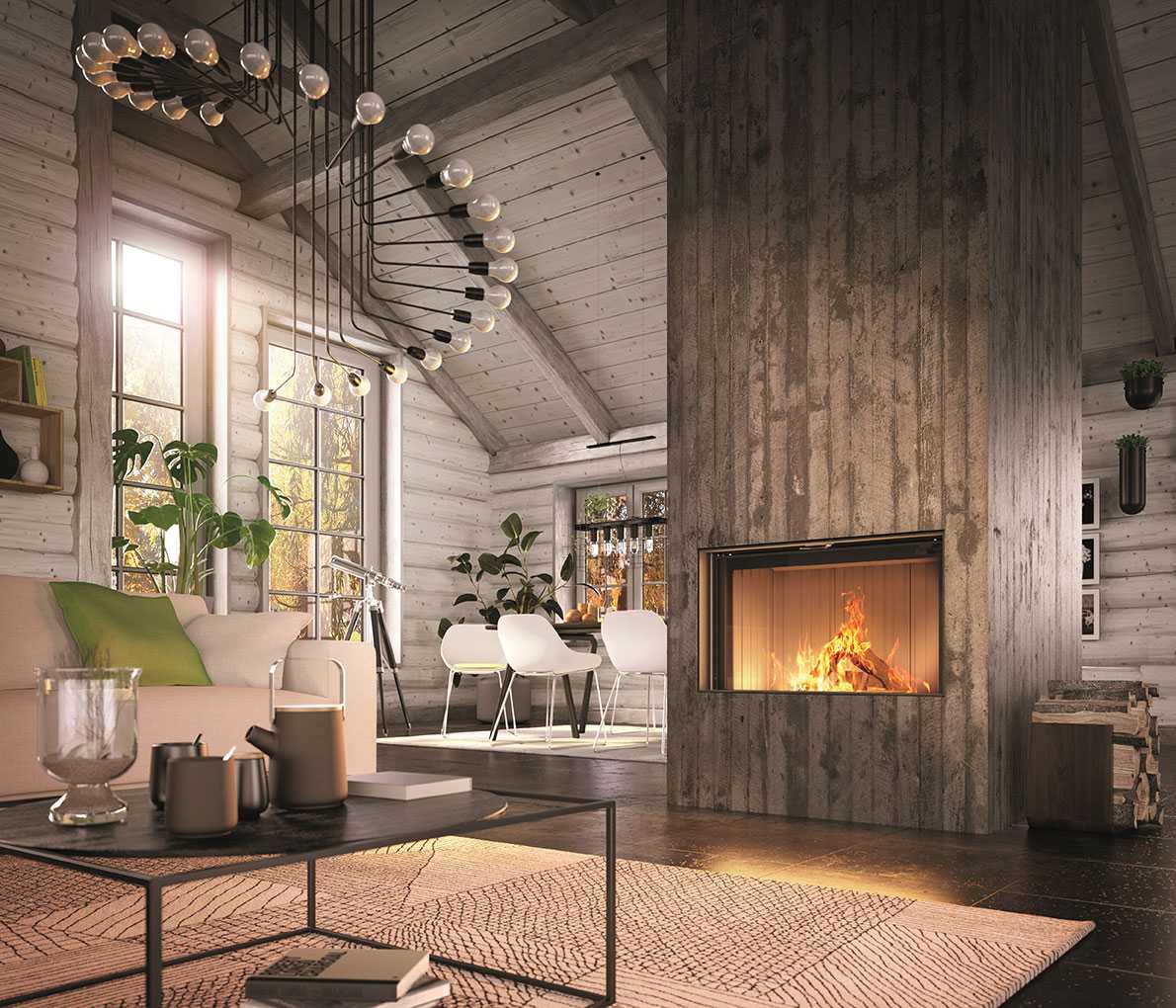

Der Heizkamin

Der Heizkamin ist eine mit einer Glaskeramikscheibe geschlossene Feuerstelle, die wesentlich weniger Verbrennungsluft aus dem Raum saugt. Dadurch wird auch der Wirkungsgrad deutlich erhöht. Der normale Heizkamin führt seine Heizgase aus dem Feuerraum direkt in den Schornstein, hat also keine weitere Nachheizfläche.

Der Warmluftkamin

Der Warmluftkamin erzeugt eine hohe Warmluftleistung auf kleinster Grundfläche. Auf dem Kaminkörper wird zusätzlich ein "Kühlturm" mit Wärmetauscherrohren aufgesetzt, der die hohen Heizgastemperaturen abbaut und in Warmluft umsetzt. Damit wird der Wirkungsgrad des Kaminsystems weiter gesteigert.

Der Speicherkamin

Der Speicherkamin ist ein Heizkamin, der noch im Heizgas steckende Energie durch eine Speichermasse führt und somit Strahlungswärme ähnlich dem Kachelofensystem bietet. Hierbei wird der größte Wirkungsgrad auch für Kamine erreicht.

Galerie

Heizkamine

Sesselherde

offener Kamin nachgerüstet mit Heizkassette

Tischherde

verkachelte Öfen

verputzte Öfen
